水，是每个人每天必备的“武器”，我们每天至少喝八杯水左右，没有了他，人类将无法生活。

过去的人做饭、喝水都要去很远的地方，到水井里去打水喝，所以很不容易。而我们现在的生活好了却开始浪费水了，工厂排的污水、垃圾.....纷纷流入了河、海、中为生活造成了许多麻烦。

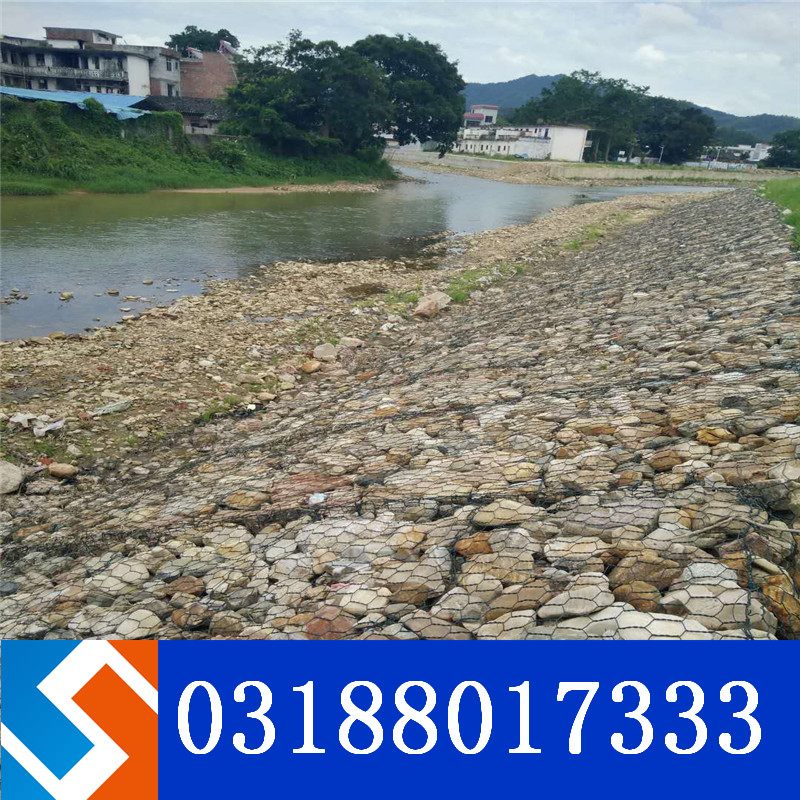

石笼网箱首要用作河道、岸坡、路基边坡护坡构造。既可防止河岸遭水流、风波侵袭而损坏，又完成了水体与坡下土体间的天然对流交流功能，到达生态平衡。坡上植绿可添加景象、美化效果。

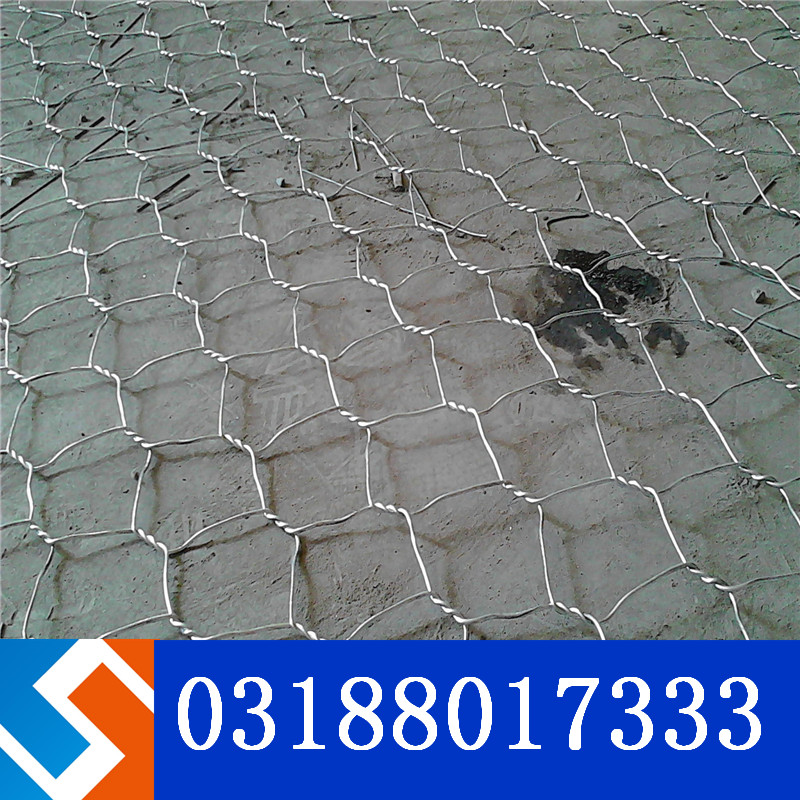

石笼网箱是在镀锌丝的外表包一层pvc（塑料）保护层，再织造成各种标准的六角网。这层pvc保护层将会大大添加网的运用寿命，而且经过不一样色彩的挑选，使其能和周围的天然环境相交融。

石笼网箱护砌是一种新的河道险工护砌形式,它体现了人与自然和谐共处的设计理念,较适用景观河道险工的治理。其次，装满石料的网箱，可以凭借自身的重力，自己排沉，不用使用任何机械进行施工，工程的工作量大大减少。

石笼网箱产品的相关用途河道的开发与治理，涉及到截面铺设的施工工艺的铺设，可在河岸使用就有永久性保护的护垫。铅丝石笼网是使用在临近环境水源的保持上，有控制谁流量，防止水资源流失的作用，以及生态环境的保护欲治理。

在水位比较高或者是抗洪抢险期，不适合造围堰施工的情况下，可将石笼网箱改为网袋或大块石，也就是我们常说的防汛网兜，以营造比较有利的施工环境。

那些工人们是怎样“五水共治”的呢？“在以前都是靠人力来治理的。那时科技不好，每当要治理河水，挖淤泥的时候，家家户户都是拿一把铲子，或者铁秋出去挖淤泥。那条河离学校挺近，所以有些家长送完孩子以后，就一起帮忙挖。现在科技发达了，人们治理的时候，就用高压水枪来把淤泥打稀，再用导管把打稀了的淤泥输送到二中旁边的一台大机器里，用这台机器来过滤掉淤泥，把干净的水放回河里，把淤泥拿来种田。”

现在我带大家解一下如今是如何治理河道的：

施工流程及质量要求

安平镀锌石笼网施工工艺流程:放线定位—做宾格网垫的1:2坡—夯实边坡—挖网箱基槽—人工清槽—监理验槽验坡—下宾格网反滤土工布—下绑扎好的网箱笼—装填石料—网箱封盖—摆放组装好的宾格网垫—装填石料—封网垫盖。

放线挖基槽

a根据图纸要求河底宽10-25m。以已完工的档土墙为一端,在河底高程上向对岸量10-25m为安平镀锌石笼网成型后的坡角。

b以坡角线为基准,根据安平镀锌石笼网垫厚度230mm及500mm向上做1:2坡。并以河底高程为基准挖2m×6m网箱槽。

c为控制准确坡度,做1:2坡度三角板,斜边(坡)长度≥2m,两直角边可以灵活掌握,方便使用即可。为确保1:2坡度准确,使用过程中要经常检查坡度三角板是否变形。

d按水面线高程在坡上每15-20m钉一木桩,并拉白线供装填安平镀锌石笼网时使用。

e小挖掘机基槽开方时留30-50mm余量,然后以人工完成#后成型工作,以保证基槽尺寸准确。

土工布铺设

a在经过验收的基槽内或1:2的土坡上铺设土工布时,应保证槽内及坡上无水、无杂物。

b两块土工布中间的搭接不得少于200mm。

c铺设时,自下游侧开始依次向上游侧进行,上游侧织物应搭接在下游侧织物上。

d土工布应避免张拉受力、折叠、打皱等情况发生

e土工织物铺设前应进行复验,质量必须合格,有扯裂、蠕变、老化的土工织物均不得使用;

施工材料

(1)安平镀锌石笼网材料

安平镀锌石笼网的材料为高镀高尔凡钢丝。钢丝材质必须符合GB\T4221-2010标准规定。热镀锌必须符合GB\T4221-2010中的3.2条和3.3条规定。

双股五绞1080度裸丝高镀锌低碳高尔凡钢丝网

安平镀锌石笼网必须为由专用机械编织成的热镀锌低碳高尔凡钢丝格宾(六边)形格网片组装而成。双股钢丝必须三绞达到1080度的旋转,确保稳固性和抗拉性。

3安平镀锌石笼网片网孔必须均匀,不得扭曲变形。网孔孔径偏差应小于设计孔径的5%

4 安平镀锌石笼网的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求,钢丝的力学性能必须符合GB\T4221-2010中的5.2条关于镀锌钢丝的规定。

5 钢丝与镀锌层必须紧密结合,去5cm长度以手指扭转,不可有转动现象。

6 热镀锌低碳钢丝的网片,镀层质量、厚度必须符合设计规定。网片抗拉强度不得低于50kn/m,网面翻边强度不得低于35kn/m,安平镀锌石笼网必须有质量证书。

（2）填充料

1 填充料必须是坚固密实、耐风化好的材料。填充料规格和质量应符合《水利水电工程天然建筑材料勘察规程》(SDJ17-78)的规定。严禁使用风化石。

2 填充料(碎石、卵石或砼碎块)的粒径,护垫必须在10cm以上,网箱必须有80%以上大于网孔孔径,并必须满足设计规定的粒径要求。

3 填充料应采取粒径级配好的碎石或卵石、以及砼碎块。裸露部位的填充料必须采用强度达到mu40碎或卵石。

据统计地球表面的水储量大约有140亿亿立方米，但淡水资源只有3.5亿亿立方米，在这有限的淡水资源中，仅有0.34%是人类可以利用的，由于分布不平衡，生活浪费，全世界60%的地区供水不足，严重缺乏用水。如果我们不节约用水，那么#后一滴水将成为我们的眼泪。

传统的边境界河护岸工程主要有干砌石护坡、浆砌石护坡、预制砼板护坡等，这三种方法工效低，无法满足工期要求，且工程质量不易保证。经过对比选优和大量的现场试验，发现了一种新的护坡施工方法即铅丝石笼网技术。铅丝石笼网技术具有柔性、对地基适应性的优点，即可防止江岸遭水流、风浪侵袭而破坏，又实现了水体与坡下土体间的自然对流交换功能，达到生态平衡；坡上植绿可增添绿化效果，具有环保作用。

在现在的许多地方，都还有40%的人群因为没有可饮用水而死亡。2006年，我国西部直辖市重庆遇到了干旱，那时烈日当头，土地晒得开了缝，每条缝都足有三四十厘米深，二三十厘米宽，残忍得连庄稼也低下了头，人们颗粒无收。有人说：“十天不饮食不要紧，十天不饮水可是天大的事了。”事实证明了一切：重庆地带的人们因为干渴，有些幼儿和老年人因几天没饮水，竟然离开了人世。

铅丝石笼网是一种生态格网结构。具有高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成，网箱就是石笼网制作而成的网箱。铅丝石笼网的边缘线直径一般要大于网线直径。其双线绞合部分一般为双绞以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。

材质：镀锌钢丝，低碳钢丝，钢丝的直径在2.0MM到4.0MM之间，钢丝的抗拉强度大雨或着等于350-520Mpa，钢丝的表面处理热镀锌，镀锌的保护层的厚度根据客户要求制作，镀锌量#大可达到360g/m2，大部分镀锌量在260g/m2左右。

如果人人节约用水，个个珍惜和保护水资源，我们必定会拥有一个绿树成荫、鸟语花香、河水清清、鱼儿欢畅的美好生活环境！

今天我们来普及一下小知识，人体的水分约占体重的百分之六十五，所以人不能离开水。地球是虽然有很多水，但是大部分是咸水，淡水资源很少。我国水资源人均占有量有2300立方米左右，约为世界人均占有量的百分之一。在我国660多个城市中，有400多个城市供水不足，所以今天我们来聊聊如何保护水资源。

格宾石笼网护砌是一种新的河道险工护砌形式,它体现了人与自然和谐共处的设计理念,较适用景观河道险工的治理。其次，装满石料的网箱，可以凭借自身的重力，自己排沉，不用使用任何机械进行施工，工程的工作量大大减少。 石笼网产品的相关用途河道的开发与治理，涉及到截面铺设的施工工艺的铺设，可在河岸使用就有永久性保护的护垫。格宾石笼网是使用在临近环境水源的保持上，有控制谁流量，防止水资源流失的作用，以及生态环境的保护欲治理。

格宾石笼网施工
1）碎石垫层铺筑均匀、平整验收合格后进行施工施工。
2）在每仓两端用方木或钢管制作石笼标架，用麻线将格宾石笼网外轮廓尺寸固定。
3）施工时先将底部钢丝网铺于碎石垫层面上，然后铺砌块石，每层块石之间相互错缝。
4）第一层块石铺砌完成后，将格宾石笼网四周钢丝网收紧收边缠绕绞紧后进行上层格宾石笼网施工。

水是无私奉献的。每当人或动物渴时，第一时间想到的就是水。水养活了无数生命，它牺牲自己却毫无怨言，默默无闻，从不要求任何回报，可见它的品格是多么高尚啊！我们的石笼网产品也是这样的，日复一日，年复一年，它们在默默的保护这我们的生命财产安全。

工期短：石笼网施工质量容易保证，施工效率高，同在冬季施工，比传统的干砌石护坡和预制砼板护坡都大大缩短了施工工期。

适用范围：本工法适用于边境界河水利堤防、河道、岸坡的护坡工程。

工艺原理：采用带独钩的挖掘机进行冻土凿破，带斗的挖掘机削坡，挖掘机倒运土。

填石粒径必须在7～15cm范围内，防止小粒径块石被水流涮走和影响植被生长。

石笼网能连结成一个整体，在上面回填腐殖土并撒上能适应恶劣条件的植物种子，能达到绿化，甚至恢复江岸原貌的效果。

用处：首要用作河道、岸坡、路基边坡护坡构造。既可防止河岸遭水流、风波侵袭而损坏，又完成了水体与坡下土体间的天然对流交流功能，到达生态平衡。坡上植绿可添加景象、美化效果。 1、石笼网是在镀锌丝的外表包一层pvc（塑料）保护层，再织造成各种标准的六角网。这层pvc保护层将会大大添加网的运用寿命，而且经过不一样色彩的挑选，使其能和周围的天然环境相交融。

石笼网箱是为实用而开发的。景观建筑师和设计师正在寻找新的方法来使它的景观功能#大化。看这个石笼网箱就是用在河道里作为挡土用的。

近几年以来大力引进石笼网技术用于边坡支护、基坑支护、山体岩面挂网喷浆、边坡植生（绿化）、铁路高速公路隔离，它还能制成石笼网箱笼、网垫，用于江河、堤坝及海塘的防冲刷保护，水库、河流截流用网箱。河流#严重的灾害是水流冲刷河岸使其破坏，引发的洪水泛滥，导致生命财产遭受大量损失和大量水土流失。因此在处理上述问题时侯，格石笼网结构的应用成为#佳的解决方案之一，它能使河床河岸得到永久性保护。

1.柔性的结构能适应边坡的变动而不被破坏，比刚性结构具备更好地安全稳定性；

2.抗冲刷能力较强，能承受#大的水流速度可达6m/s；

3.该结构本质上都具有透水性，对地下水自然作用及过滤作用具有较强的包容性，水中的悬移物和淤泥得以沉淀于填石缝中，从而有利于自然植物的生长，逐步恢复原有的生态环境

江苏铅丝石笼网护坡工程工艺原理

采用带独钩的挖掘机进行冻土凿破，带斗的挖掘机削坡，挖掘机倒运土。

填石粒径必须在7～15cm范围内，防止小粒径块石被水流涮走和影响植被生长。

铅丝石笼网能连结成一个整体，在上面回填腐殖土并撒上能适应恶劣条件的植物种子，能达到绿化，甚至恢复江岸原貌的效果。

传统的边境界河护岸工程主要有干砌石护坡、浆砌石护坡、预制砼板护坡等，这三种方法工效低，无法满足工期要求，且工程质量不易保证。经过对比选优和大量的现场试验，发现了一种新的护坡施工方法即铅丝石笼网护坡。铅丝石笼网具有柔性、对地基适应性的优点，即可防止江岸遭水流、风浪侵袭而破坏，又实现了水体与坡下土体间的自然对流交换功能，达到生态平衡；坡上植绿可增添绿化效果，具有环保作用。

石笼网还能制成箱笼、网垫，用于江河、堤坝及海塘的防冲刷保护以及水库、河流截流用网箱。

一、工程概述

本工程地点处于栖霞区马群南路,系南京市臭水河道综合整治工程的一个重点建设项目之一。

根据对相关规范和施工图等有关资料规定的认真研读,结合类似工程的实践经验,石笼网的实际施工操作制定了专项施工方案。石笼网在香港山体落石防护综合整治工程中约占近二分之一的工程量。在工程施工中要严格按此专项施工方案进行施工。

二、执行规范及编制依据:

根据《水利水电工程天然建筑材料勘察规程》(SDJ17-78);

《堤防工程施工规范》(SL286-2013)

《河道整治设计规范》(GB50707-2011)

结合图纸的设计及建设方相关要求编制此专项措施。

深州市政开发防护工程有限公司是一家专业科研、生产、销售、安装为一体的专业公司；公司提示河道内应用格宾网可做到生态平衡。

永定的和格宾网应用治理后有了极大的改观

格宾网结构在流速较大的河道上作护坡或挡墙工程，抗冲刷能力强。

据有关实验证明，格宾网结构的防冲系数是一般抛石防护工程防冲系数的两倍。受水流冲刷影响，格宾网护垫内的块石即使产生位移，变形后的箱笼结构会产生新的平衡，总体完整性不会遭到破坏。

格宾网结构为柔性结构，箱笼内填石块或其他材料存在一定空隙，风浪浪峰上拍时，浪花被粉碎，减少了浪压的冲击力;风浪浪峰退下时，因箱笼有空隙，破坏了风浪的真空吸力，又减少了对防护工程的破坏力度，加之整体结构可在风浪力作用时自行微调，可有效避免墙身出现裂缝。

石笼网箱挡土墙的构件是在网箱内部填充大小比例相当的石块，这样就有一定的孔隙率，由于石块之间的间隙，可以排出砌体后面的土壤和护坡下面土层的水，这样就降低了水位，减少墙体后和坡下的地表水压力，水及时排出降低了挡土墙被破坏的几率，这样挡土墙的寿命会大大的延长。同时墙体网箱是铁丝网制作的笼子，能够有一定的变形，况且，石块与石块之间，也可以滑动，所以挡土墙的变形能力也能够缓冲突发的外力

采购工程量：石笼网箱1000套，河道石笼网4000套 。

现今状态：合同已完结，工程验收合格。

五年内产品全部通过没有出现质量问题。

合同原本请联系本站负责人

格宾石笼网在施工现场经石头填充，构成具有柔性、透水性及整体性的结构， 如挡墙、河道衬砌、堰等支挡的防冲蚀工程。 格宾石笼网由间隔1米的隔板（双绞合六边形金属网片）分成若干单元格，为了加强格宾石笼网结构的强度， 所有的面网板边端均采用直径更粗的钢丝。控制和引导河流及洪水泄洪坝、导流坝岩崩防护、防止水土流失、大桥保护、固土结构、海滨防御工程、港口工程和挡土墙道路防护。

（1）镀锌钢丝：优质低碳钢丝，钢丝的直径2.0MM-4.0MM，钢丝的抗拉强度不少于380Mpa，钢丝的表面采用热镀锌保护，镀锌的保护层的厚度根据客户要求制作，镀锌量#大可达到300g/m2。

（2）锌-5%铝-混合稀土合金钢丝：（也叫高尔凡）钢丝，这是一种近年来国际新兴的 一种新兴的一种新材料，耐腐蚀性是传统纯镀锌的3倍以上，钢丝的直径可达1.0MM-3.0MM，钢丝的抗拉强度不少于1380Mpa。

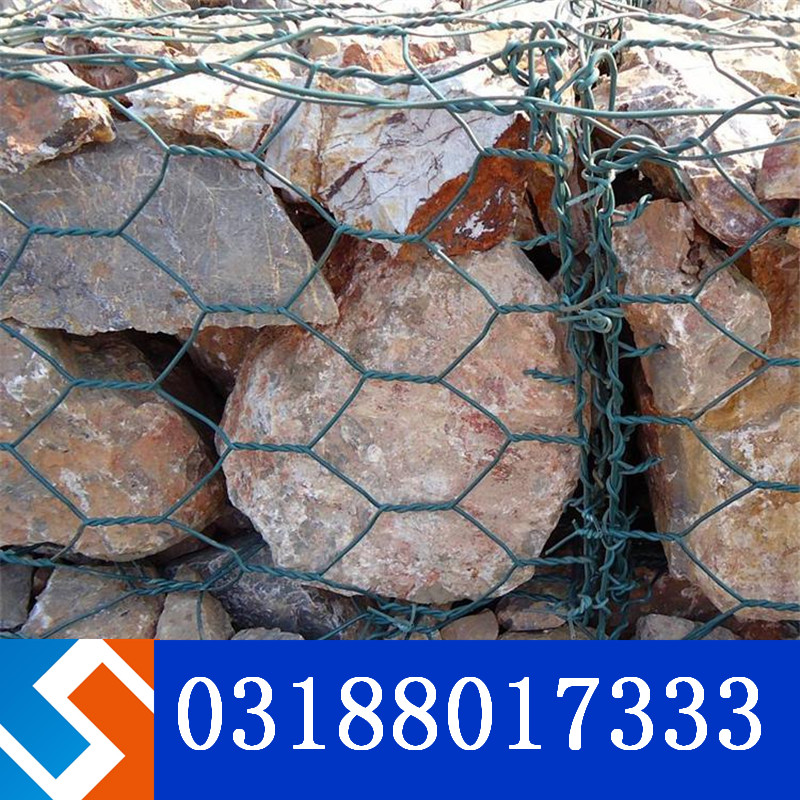

（3）镀锌钢丝包塑：优质低碳钢丝，在钢丝的表面包一层PVC保护层，再编织成各种规格的六角网。这层PVC保护层将会大大增加在高污染环境中的保护，并且通过不同颜色的选择，使其能和周围环境融合。

（4）锌-5%铝-混合稀土合金钢丝包塑：在锌-5%铝-混合稀土合金钢丝的表面包一层PVC保护层，再编织成各种规格的六角网。这层PVC保护层将会大大增加在高污染环境中的保护，并且通过不同颜色的选择，使其能和周围环境融合。

石笼网箱是为实用而开发的。景观建筑师和设计师正在寻找新的方法来使它的景观功能#大化。看这个石笼墙就是用在花园前，作为装饰挡土用的。

这个外墙的石块是砂、陶土的色调，很温暖。记得使用石笼网箱挡土墙的时候，填充材料一定要够满够密集。

北京使用石笼网箱治理河道也不是第一次，这次在凉水河治理工程应用主要是治理护岸，弯道凹岸的石笼网箱，应按照上顺下挑、上疏下密的原则布设，以9匝应流势。第一座石笼网箱的位置和长度要慎重选定。一般情况下第一座石笼网箱应布置在水流转折点的上游侧，使水流在未靠近河岸之前，就能控制住主流，消刹流势，起到因势利导的作用。

石笼网箱在施工现场经石头填充，构成具有柔性、透水性及整体性的结构， 如挡墙、河道衬砌、堰等支挡的防冲蚀工程。 石笼网箱由间隔1米的隔板（双绞合六边形金属网片）分成若干单元格，为了加强石笼网箱结构的强度， 所有的面网板边端均采用直径更粗的钢丝。

用途：控制和引导河流及洪水泄洪坝、导流坝岩崩防护、防止水土流失、大桥保护、固土结构、海滨防御工程、港口工程和挡土墙道路防护。

南水北调工程就是把中国长江流域丰盈的水资源抽调一部分送到华北和中国西北地区，从而改变中国南涝北旱和北方地区水资源严重短缺局面的重大战略性工程。

南水北调工程有东线、中线和西线三条调水线路，总投资额5000亿元人民币。此工程的规模和难度都超过三峡工程。其领导机构为国务院南水北调工程建设委员会，办公室设在水利部南水北调规划设计管理局。南水北调应合理控制，保证在不影响南方生态的情况下滋补北方，现在中线导致汉江流域出现旱情、洞庭湖等诸湖泊骤减；破坏水循环自然平衡，东线水面也连年降低。

2014年12月12日，南水北调中线正式通水；12月27日，南水北调中线一期工程北京段正式通水。

2015年7月13日，南水北调中线工程建成通水后首次进入加压输水模式。

2016年1月8日，南水北调东线台儿庄泵站开机运行，东线一期工程供水开始。

2018年5月22日，南水北调东线一期工程累计调入山东省水量达到30亿立方米。

卢沟桥段应用了石笼网技术，石笼网是广泛运用于交通、水利、市政、园林，水土保持等工程项目中的一种新型材料结构。石笼网是将铁丝由机械将双线绞合编织成多绞状、六边形网目的网片，其双线铰合部分的长度应不小于5cm，以不破坏钢丝的防护镀层。详见行业标准YB/T4221-2010。石笼网可根据工程设计要求组装成箱笼，并装入块石等填充料后连接成一体，用做堤防、路基防护等工程的新技术。

石笼网挡墙和土工织物的性质是一样的，一般用于截流与灾害性挡土。有点都是单位用料省钱，石笼网就可以用大石头了，但是相对于土工织物孔隙比较大，一般可配合一起使用。

#主要的特点就是耐久性好。石笼网短时间内不会生锈腐蚀掉。

石笼网就是把石头拢在一起的。

石笼网是装满石块或其他一般土料的金属笼子或箱子，常被用作挡土墙或其他户外墙壁。石笼网#常采用不锈钢、镀锌或粉末涂层的钢丝网板，再用螺旋粘合剂或环紧固件把它们连接到一起，形成一个矩形的形状。

石笼网/金属笼子里主要装满岩石或其他通常用的材料,主要用作挡土墙或其他户外墙壁。笼子的材料#常见的是不锈钢,镀锌或粉饰钢网面板、紧固件连接在一起，使用螺旋绑定或环形状的矩形。由于石笼网的自身重量，基本不需要做基础。

优点：

易于安装：不需做地面基础。
长寿：长寿的主要因素是石笼网的高渗透率。雨水可以通过岩石之间的空隙，消除累积的静水压力和减少潜在的改变或扭曲。同时,耐腐蚀的材料固有的强度随着时间的推移，使石笼墙壁基业常青。
环境和可持续发展的素质：如果再生混凝土或岩石现场施工使用，成本可大大降低。
审美特性：石笼网可与自然环境相协调。

1、石笼网箱组装：

将石笼网箱单元从捆束中取出并放置在坚硬且平整的地面上，并按原始折叠线展开。将石笼网箱打开，沿折叠处展开，压成本来的形状。将面板、背板和底板竖起，组成一个开口箱体形状，所有相邻面板的突出边缘钢丝都需绞合在一起。应将石笼网箱竖起，并用相同的方式固定。隔板与端板所有与底板及前板相邻的边缘都必须完成绞合。

弯道凹岸的石笼网箱应按照上顺下挑、上疏下密的原则布设，以9匝应流势。第一座石笼网箱的位置和长度要慎重选定。一般情况下第一座格宾应布置在水流转折点的上游侧，使水流在未靠近河岸之前，就能控制住主流，消刹流势，起到因势利导的作用。如果把第一座坝布置在项冲点或顶冲点以下，石笼网箱就不能起到很好的作用。在顶冲点，水流逼近，冲击力大，无法迎托水流外移，防守困难。布置在项冲点以下，则危险已成，石笼网箱也无太大作用。第一座石笼网箱不可过长。如果第一座石笼网箱布设得过长凸出，将形成本身受力过大，严重扰乱了水流，给以后诸坝防守造成了困难。经验告诉我们，弯顶以上的保护长度要占整个保护长度的40%，弯顶以下保护长度占60%。

30cm厚雷诺护垫6万㎡

，镀锌覆塑格宾2.5万㎡

重力石笼网岸坡的设计计算在国内已经有了很完善的计算方法和规范。且由于各个行业的侧重点不同，各个行业的重力石笼网岸坡计算方法也有细微的区别。不过，尽管如此，石笼网重力挡墙仍然可以套用不同行的重力挡墙计算，在个别细微的地方作出微调即可。此处不一一叙述。

1格宾挡墙的基底及其密实度，基础网箱入土深度和轮廓线长度及宽度，均应符合设计要求。

2现场如遇较差的地基土质时，应另作地基处理，处理后的地基承载力必须符合设计要求。

3铺设防渗土工膜施工，应符合设计要求、以及SL260-98标准6.6条的规定。

4铺设透水土工织物或反滤层施工，应符合设计要求、以及SL260-98标准6.7条的规定。

施工简单：格宾网工艺可按设计意图，工厂化生产制作出半成品，施工现场则按设计图进行组装定型，再铺设在整理好的土坡上或开挖好的基坑上，铺成护坡或砌垒成箱笼挡土墙，灌进填充料、加上盖网即成。操作简便受气侯干扰小，且适宜于机械化操作，即可保证施工质量又可加快工程进度。在一施工单位施工过程中，由于天气的影响，施工单位将作浆砌石挡墙的工人转移过来做石笼网护坡。

工程方案设计遵循的原则是：

安全可靠：即不管采用何种结构、何种方法，必须满足规范要求，经得起实践检验。

经济节约：以全寿命周期成本原则，以采用新技术、新材料、新方法为手段，以资源节约为目标。

技术创新：以新理念为指导，以创新应用为宗旨，探索应用新材料、新结构、新工艺。

生态环保：改造自然但不破坏自然平衡，实现人与自然和环境协调发展。

和谐自然：以构筑物融入自然为出发点，实现人与自然和谐、物与自热和谐。

石笼网堤坡防护: 石笼网具有持久的抗腐性能，可以用于山地、河岸、湿地边界和海岸线等地质构造中，可以持久护坡，为植物健康生长提供了稳定 的生存环境。

网垫具有耐久性，可在应急情况下应用，是一种强化型装置。

网垫有充足的韧性和空隙，可以巩固植物根部系统，有利于植物生长。
